QUADRA-FLEX®︱胶齿联轴器

QUADRA-FLEX®︱胶齿联轴器

QADRA-FLEX® 胶齿联轴器，无须润滑，免维修保养，安装简易。
同时可应付各种冲击负载、震动和轴间位移。
QUADRE FLEX-4 JEM JEMS
/
QUADRE FLEX-5 E EM N
/
QUADRE FLEX-6 H HS
/
QUADRE FLEX-7 SPACER
/
QUADRE FLEX-1 technology
/
  • QUADRE FLEX-4 JEM JEMS
  • QUADRE FLEX-5 E EM N
  • QUADRE FLEX-6 H HS
  • QUADRE FLEX-7 SPACER
  • QUADRE FLEX-1 technology
详细介绍

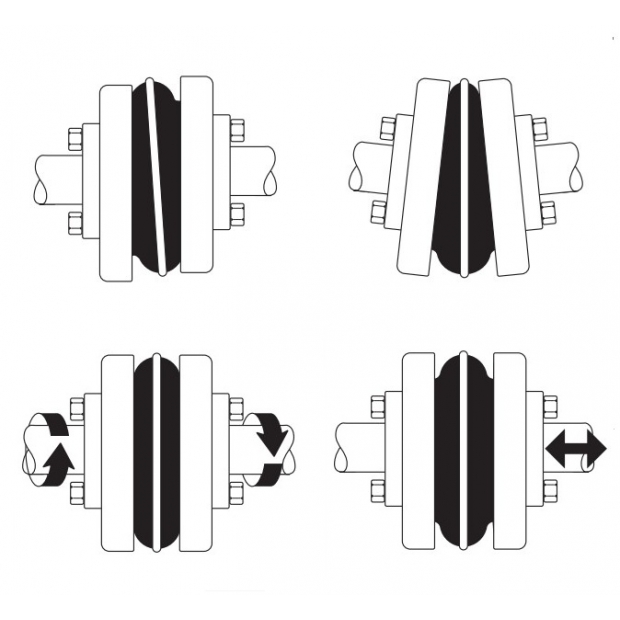

平行

胶齿联轴器在无磨损和最低磨耗的情况下，补偿平行偏移量。从规格5的0.4mm 至规格16的1.5mm。这样可将径向负载，在有平行位移时降至最低。

角度

因弹性体的挠性和齿间之联结作用，Quadra-Flex®胶齿联轴器可轻易地应付高达1°的角度位移而不出现明显磨损。

扭动

胶齿弹性体具有扭曲缓冲性，所以很适合用于吸收冲击震动，以避免其在设备间之传递。

轴向

胶齿的轴向弹性，容许联轴器接受一定量的轴向位移，而降低对轴向冲击负荷。胶齿套能承受轴向移动达3mm。

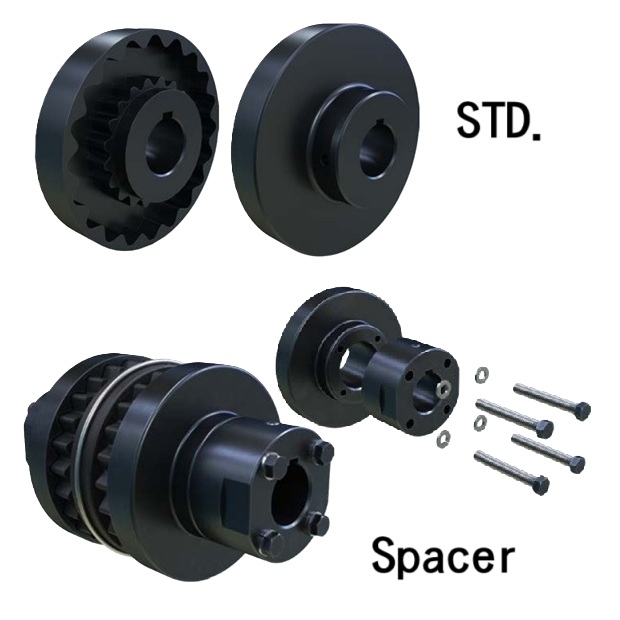

Quadra-Flex® Couplings 胶齿联轴器

3J, 4J, 5S, 6S, 7S, 8S, 9S, 10S, 11S, 12S, 13S, 14S, 15S.

Quadra-Flex® Spacer Couplings 延伸型胶齿联轴器

4JS, 5SC, 6SC, 7SC, 8SC, 9SC, 10SC, 11SC, 12SC, 13SC, 14SC.

QUADRA-FLEX® Sleeves

规格型号：3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 16

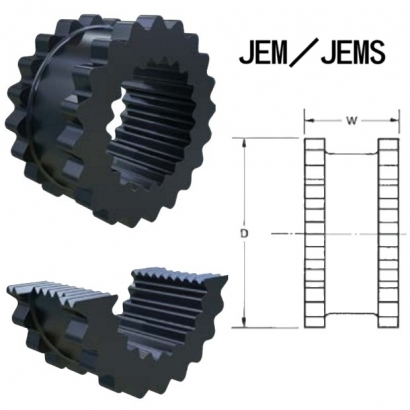

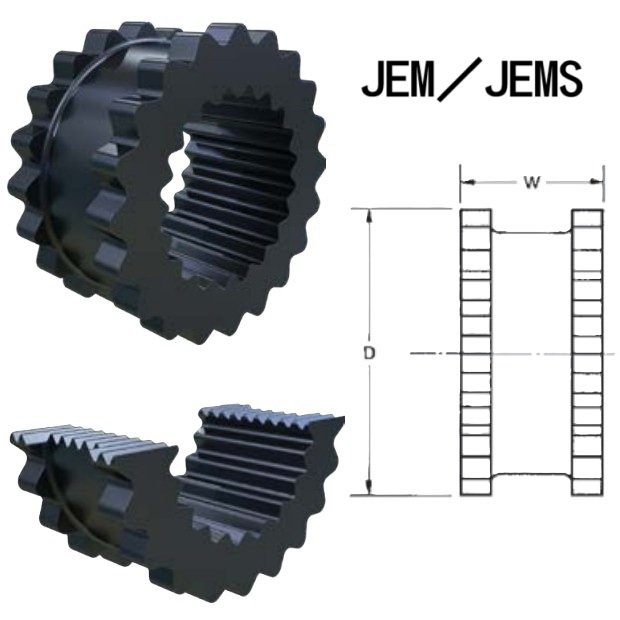

JEM／JEMS

JEM 为一件体型号
JEMS 为有开口一件体型号
材质TPR热塑性橡胶
TPR可承受大范围温差和耐油性

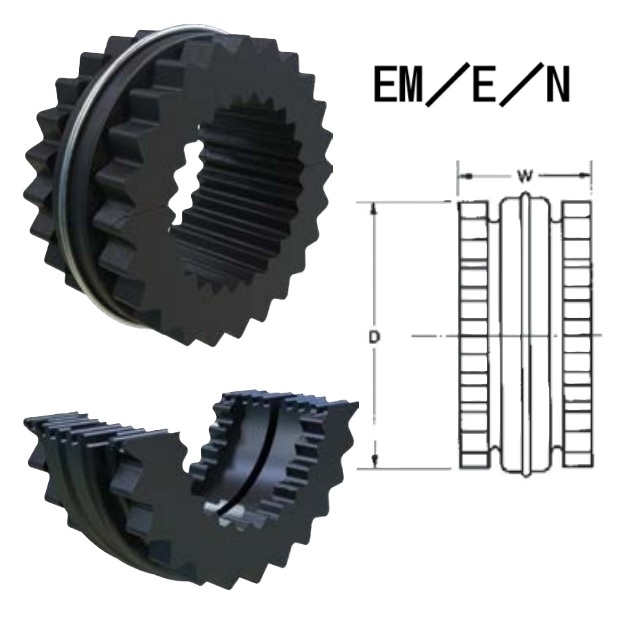

EM／E／N

EM, E, N 弹性体均由两个半月形胶圈和一个固定环所组成，材质TPR, EPDM和Neoprene热塑性橡胶，这些同规格弹性体可用于不同设计法兰。

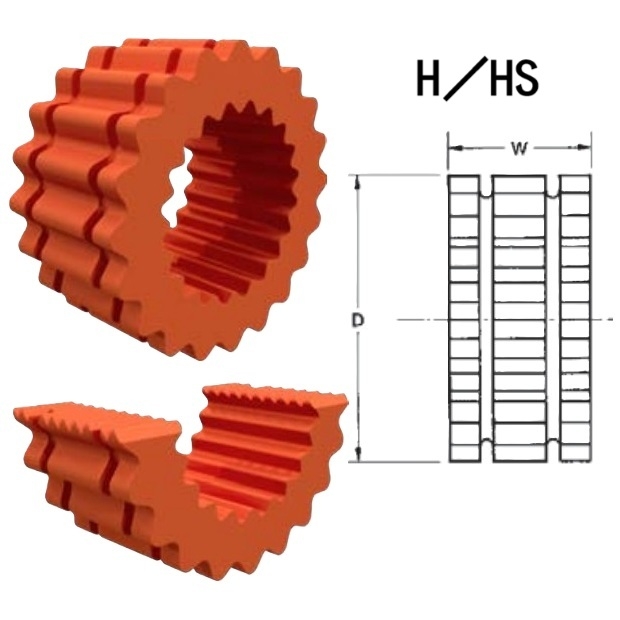

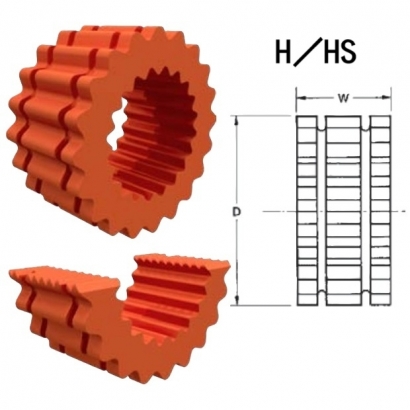

H／HS

H 为一件体型号
HS 为有开口二件体型号
材质Hytrel塑性橡胶
Hytrel塑性橡胶能承受更高扭矩
